　　YYVIP易游·(中国有限公司)官方网站-过去三十年，电子和光电子行业持续发展，核心动力之一是半导体材料生长与制备技术的突破。外延技术凭借晶体有序生长的特性，成为行业进步的关键。高亮度氮化镓（GaN）基发光二极管（LED）、高电子迁移率晶体管（HEMT）、量子阱激光二极管、异质结双极晶体管等性能优异的电子和光子器件，其核心结构均由外延工艺实现。

　　外延技术既能精准制备高纯度半导体材料，又能灵活控制界面特性、掺杂分布及新型材料组合，为器件性能升级提供了广阔空间。

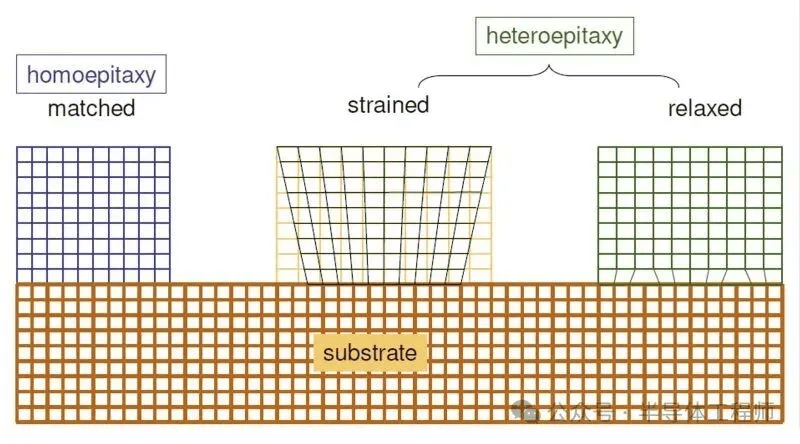

　　半导体材料中两种核心的外延生长模式 ——同质外延（homoepitaxy）与异质外延（heteroepitaxy）

　　“外延（epitaxy）” 由罗耶（Royer）于1928年源自希腊语，意为 “有序生长于其上”，即外延层（晶体）在衬底（宿主晶体）表面，按晶面对称性有序生长的过程。

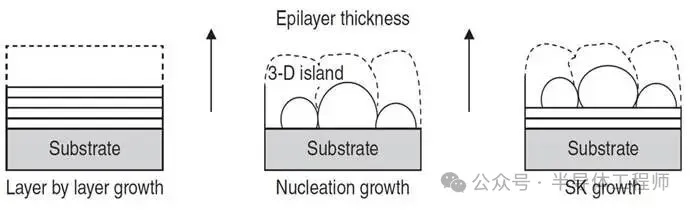

　　外延生长受两大核心因素制约：外延层与衬底的平行晶格常数差异（晶格失配）和化学相容性；从热力学角度，其平衡形貌由外延层表面自由能（Eep）、外延层-衬底界面自由能（EI）与衬底表面自由能（Es）的关系（即润湿条件）决定。基于这些因素，外延形成三种典型生长模式。

　　层状生长（弗兰克-范德梅尔生长模式），是热力学稳定状态下的二维生长。原子在衬底表面聚集，形成单层岛状结构，随沉积时间增加，岛状结构扩大并连成完整单层，后续单层依次生长至目标厚度。这种模式常见于同质外延（如硅/硅、GaAs/GaAs）或晶格匹配的异质外延（如AlGaAs/GaAs）。

　　为实现真正层状生长，科研人员开发了迁移增强外延（MEE）和原子层外延（ALE /原子层沉积ALD）技术。MEE通过周期性中断源通量和表面重构，让原子充分扩散到成核位点；ALE/ALD 通过通量暴露与吹扫周期的组合，实现单分子层自限制沉积。二者均能实现原子级厚度控制，但生长速率较低（1单层/秒），多用于极薄外延层制备，其中ALD 已成为硅上高 κ 栅介质沉积的首选技术。

　　成核生长（沃尔默-韦伯生长机制）适用于热力学不稳定体系，以三维岛状方式生长。岛状结构随沉积时间增大，相互接触共生，最终形成连续薄膜。这种模式常见于晶格失配严重或化学不相容的体系（GaN /蓝宝石、SiC/Si），行业已开发柔性衬底、界面模板工程等技术应对相关难题。

　　第三种是层状生长后续成核生长（S-K生长模式），适用于晶格失配程度较低的情况。初始阶段，系统保持稳定并完全润湿，随外延层厚度增加，总表面自由能升高，生长模式转为三维生长。InGaAs/GaAs、SiGe/Si等赝晶结构均通过该模式生长制备。

　　半导体行业中，分子束外延（MBE）和化学气相沉积（CVD）是两种成熟的外延生长技术，均具有非平衡特性，且衍生出多种适配不同场景的技术变体。

　　分子束外延（MBE）的核心原理：在超高真空环境中，通过喷射炉或克努森池蒸发硅、锗、镓、砷等元素源，形成的原子/分子束以弹道特性轰击加热的衬底，经表面迁移、再蒸发、成核、晶格并入等步骤，完成生长。

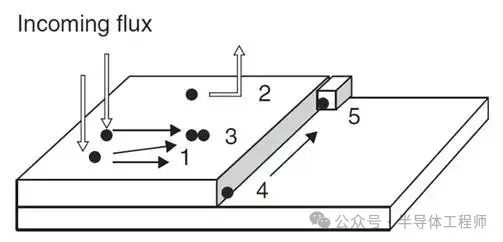

　　图2 分子束外延（MBE）过程的基本步骤。1表面迁移 2再蒸发 3形成孤立的二维团簇 4 在台阶边缘并入晶格 5沿台阶边缘迁移并在扭折处并入晶格

　　MBE 系统由不锈钢制成，包含装载室、传输与分析/处理室及生长室，通过扩散泵、涡轮泵等组合维持10⁻¹¹托量级的超高真空，生长室周围的液氮低温板可防止内壁再蒸发并实现热隔离。

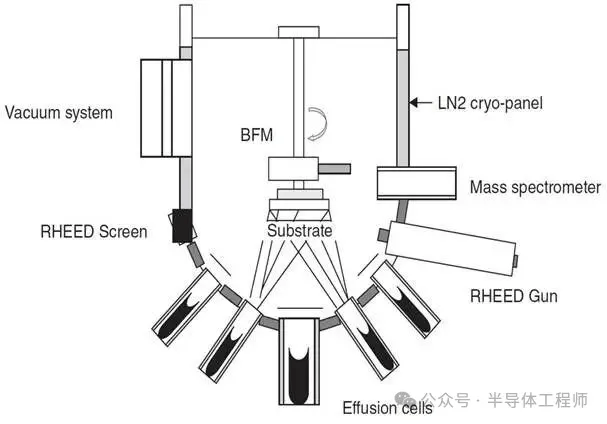

　　图 3 通用分子束外延（MBE）系统的示意图：明确装载室、生长室、喷射炉、RHEED 检测单元的位置关系，标注易泄漏点（如法兰连接处）和日常维护重点（如钛升华泵清洁周期）。

　　该技术的关键优势是配备超高真空原位表征系统，高能电子衍射（RHEED）是核心分析工具，通过 20 keV 高能电子束掠射，可实时监测表面重构、生长速率及合金摩尔分数——条纹状衍射图案对应二维生长，斑点状图案对应三维生长。

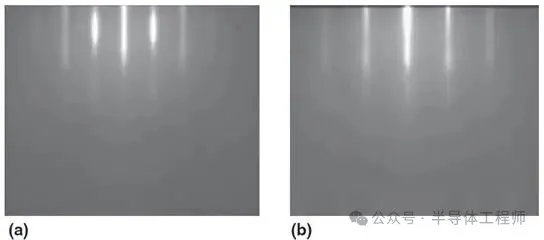

　　图 4 硅衬底上外延钛酸锶（SrTiO₃）的高能电子衍射（RHEED）图案：（a）沿 [110] 晶向；（b）沿 [010] 晶向。

　　经过20年发展，MBE 系统已从研发设备升级为多片晶圆处理的大型生产设备，Riber 7000型可容纳13个源，年吞吐量最高达24,000片6英寸晶圆。MBE存在成本高、维护要求高、停机时间长等局限，但凭借低危害特性和铝镓砷/砷化镓材料的优良生长品质，已占据砷化镓电子专用市场，多数砷化镓外延代工厂已转向该技术。

　　化学气相沉积（CVD）可在常压或近常压下进行，源材料为气态，通常以高纯度氢气或氮气为载气，生长过程涉及复杂气相和表面机制，且生长温度高于 MBE。以三氯硅烷（TCS）进行硅外延时，气相反应中已识别出 11 种 SixHyClz 物种和 9 种反应，一级近似反应为 SiHCl₃ + H₂ → Si + 3HCl。

　　金属有机化学气相沉积（MOCVD）是 CVD 的重要变体，广泛应用于砷化物、磷化物和氮化物基化合物半导体的外延生长，核心差异在于前驱体组合：金属有机源（如三甲基镓 TMG、三甲基铟 TMI）与第 V 族氢化物（如砷化氢 AsH₃、氨气 NH₃）协同作用。对于 III-V 族化合物半导体，V:III 比是关键参数，以氮化镓外延为例，需达到数千的 V:III 比以补偿氨气的低分解率，生长温度约为 1050°C。

　　MOCVD 系统由气体管路、负载锁、反应室和排气系统组成，反应器分为垂直型（气体流动垂直于衬底）和水平型（气体流动平行于衬底），支持 2-8 英寸衬底的单片或批量处理。Veeco 公司的TurboDisc® 垂直旋转圆盘反应器，通过高速旋转（≈1000 转/分钟）和复杂气体喷射器设计，实现均匀的边界层分布，兼具残余物堆积少、工艺稳定、颗粒数量少等优势，可提升外延良率并降低成本。

　　商业化 MOCVD 设备主要由爱思强（Aixtron，行星式/近耦合喷淋头设计）和 Veeco（涡轮盘设计）提供，均能实现优良的材料生长性能和可观吞吐量，其中 Veeco K465i 型每月最高可处理 700 片 6 英寸晶圆，并配备 DRT-210 原位监测系统，实时跟踪晶圆温度、表面反射率和曲率。

　　氮化镓（GaN）是宽带隙材料的代表，带隙宽度达 3.4 eV，兼具优异电子和光学特性，已成为化合物半导体最大市场 ——2020 年其 LED 相关市场规模超 150 亿美元，RF /功率器件市场约10亿美元。高质量GaN外延的核心挑战是缺乏本征或晶格匹配的衬底，目前行业主要采用蓝宝石（晶格/热失配率分别为 - 16%/23%）、碳化硅（-3.5%/-25%）和硅（17%/-115%）作为衬底，通过创新工艺突破失配难题。

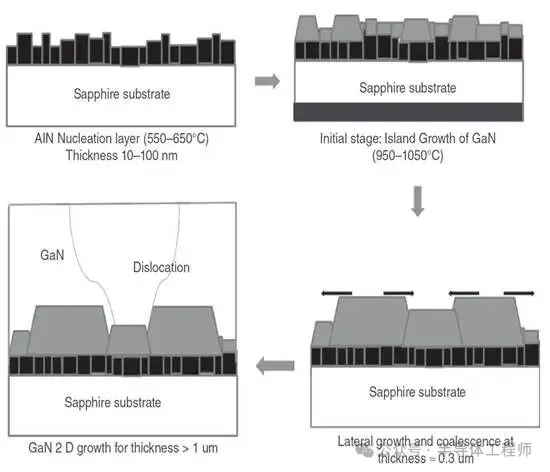

　　为解决大晶格失配问题，科研人员开发两步生长工艺，采用沃尔默-韦伯生长机制。

　　第一步，在 500-700°C 下，沉积数百埃厚的成核层（GaN或AlN），该层为高度有序多晶结构，晶粒密度和尺寸受温度、压力、生长速率影响，工艺需精准温度控制和原位监测；第二步，将温度升至 950°C 以上，在成核层上生长 GaN，初始为岛状生长，厚度达约 0.3μm 后，通过横向生长合并，最终转为二维外延生长。这一工艺已通过表面反射率原位监测验证，成核层材料类型、成核温度、V/III 比等参数的优化，是获得器件级质量GaN的关键。

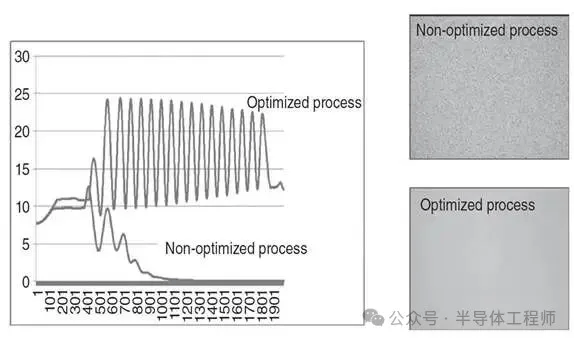

　　图8生长过程中的原位表面反射率：、左图振荡衰减（表面粗糙，需调整成核温度或生长速率），右图持续振荡（镜面表面，二维生长稳定），可作为工艺优化的直观判断依据。

　　尽管两步工艺缓解了晶格失配问题，GaN 薄膜中仍会产生大量位错 —— 在 GaN / 成核层界面处位错密度超过 10¹²/cm²，随厚度增加通过抵消 / 湮灭过程降至 10⁸/cm² 左右。这些位错包括螺型、刃型贯穿和混合三种类型，研究表明，位错密度处于 10⁸/cm² 范围时，对器件性能和可靠性影响极小。通过该工艺制备的 4μm 厚 GaN 薄膜，在 5×5μm AFM 扫描窗口中的均方根（RMS）粗糙度通常小于 5Å，呈现典型台阶 - 平台结构，6 英寸衬底的晶圆翘曲可控制在 80μm 以内。

　　器件应用方面，GaN 高电子迁移率晶体管（HEMT）是典型代表。通过在 GaN 缓冲层上生长铝镓氮（AlGaN）三元层，可形成二维电子气作为晶体管沟道。对于铝摩尔分数 x=25% 的 AlGaN/GaN HEMT，室温下面载流子密度约为 10¹³/cm²（面电阻约 400Ω/m2），迁移率超过1200 cm²/V/s，是RF和高功率器件的理想选择。赤崎勇、天野浩和中村修二在高质量GaN外延生长领域的突破性贡献，推动了GaN蓝光LED的产业化，三人因此荣获2014年诺贝尔物理学奖。

　　化合物半导体器件的性能依赖外延材料质量，需一套涵盖物理、电学和光学类别的表征与分析工具，从不同维度确保材料符合器件设计要求。

　　高分辨率 X 射线衍射（XRD），通过测量（002）对称和（102）非对称布拉格反射，评估薄膜结晶质量、应变与弛豫程度、合金成分。峰的半高宽（FWHM）反映结晶质量，（102）峰与刃型/混合位错密度相关，（002）峰受螺型位错影响，可通过特定公式估算位错密度。器件级材料要求：刃型位错密度小于10⁹/cm²，螺型位错密度小于 10⁸/cm²。

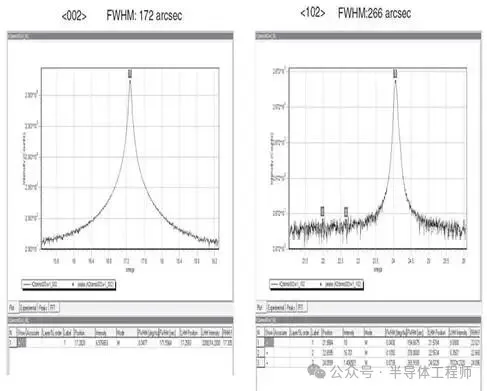

　　图11 蓝宝石上氮化镓（GaN）在（002）和（102）反射面的 X 射线衍射（XRD）摇摆曲线光谱：标注标准峰形和 FWHM 范围，便于技术员快速判断结晶质量，针对性优化工艺。

　　原子力显微镜（AFM）用于表征表面粗糙度、凹坑及其他缺陷，是观察台阶- 平台结构的核心工具。透射电子显微镜（TEM）可确认外延层厚度、界面质量并估算位错密度。二次离子质谱（SIMS）能监测背景掺杂、污染物含量、成分分布和厚度，GaN 外延中氧含量需控制在 SIMS 检测极限，碳含量通常处于 10¹⁶/cm³ 水平，用于补偿深能级杂质实现半绝缘特性。

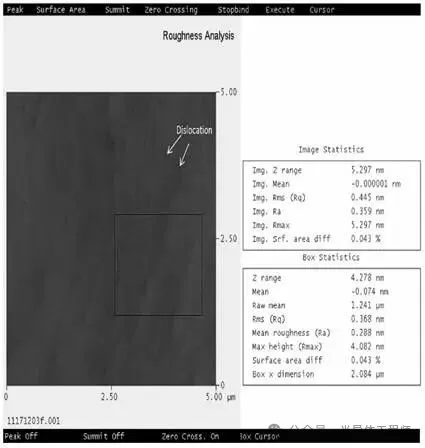

　　图 10氮化镓（GaN）外延层的原子力显微镜（AFM）图像：标注台阶 - 平台结构的正常形态，平台边缘暗点为螺型 / 混合位错，可作为表面质量检测的标准参照。

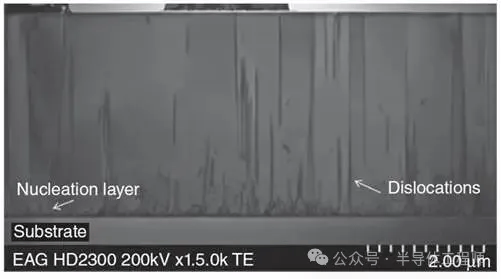

　　图9蓝宝石衬底上氮化镓（GaN）外延层的横截面透射电镜（TEM）图像：清晰展示位错分布，便于技术员通过 TEM 检测结果反向优化成核层工艺。

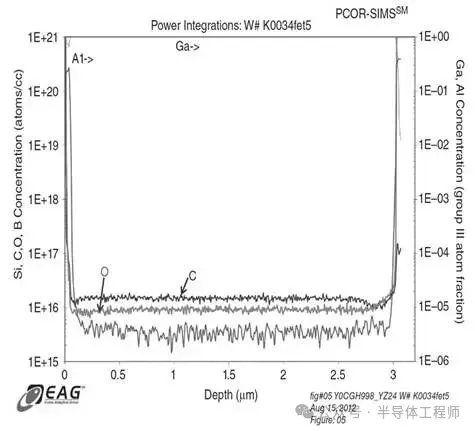

　　图14 蓝宝石上氮化镓（GaN）的二次离子质谱（SIMS）深度剖面。：明确氧、碳杂质的正常含量范围，可作为工艺稳定性监测的依据。

　　电学表征主要针对材料的导电性能。范德堡（Van der Pauw）法用于测量载流子迁移率，无接触面电阻测量可获取沟道载流子密度，电容 - 电压（C-V）测量用于表征本征 / 非本征载流子特性，这些参数直接决定器件的电学性能上限。

　　光学表征以光致发光（PL）为核心。室温下，GaN / 蓝宝石薄膜的 PL 光谱中，约 365 nm 处的强发射为带边（BE）发射，对应近带隙发光，是 GaN 光学特性的本征表现；约 550 nm 处的宽发射带为黄带（YB）发光，由镓空位等缺陷导致。黄带与带边的强度比是材料质量的重要指标，高质量器件需尽可能降低这一比值。通过 PL 测量还可提取 GaN 薄膜厚度和 AlGaN 层的铝成分，6 英寸外延晶圆的均匀性可达到 2%。

　　图 12 蓝宝石上氮化镓（GaN）的典型光致发光（PL）光谱：标注标准峰位和强度比范围，便于技术员快速筛查材料质量，提高检测效率。

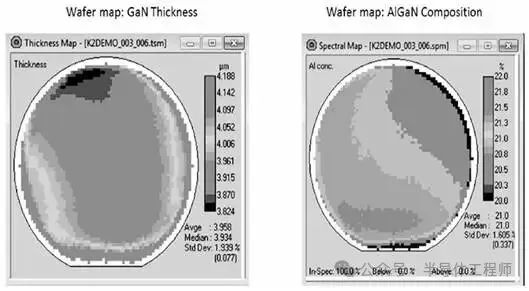

　　图 13 6 英寸外延晶圆的光致发光（PL）晶圆图，显示氮化镓（GaN）厚度和铝镓氮（AlGaN）层中的铝成分：展示厚度和成分的均匀性标准，可作为批量生产时的良率监控依据。

　　现代外延生产的核心挑战是平衡质量与成本，需在目标成本范围内实现大规模、高良率的外延晶圆生产，这要求对外延操作严格控制并实施高水平质量管理。与硅领域多数工艺不同，MBE 和 MOCVD 在工艺复杂度和设备要求上更高，需大量工程技术支持，因此需要具备材料生长科学、材料表征和器件物理深厚知识的高素质工程师，快速响应工艺窗口的微小偏差，维持外延操作的高质量水平，相关人力成本相对较高。

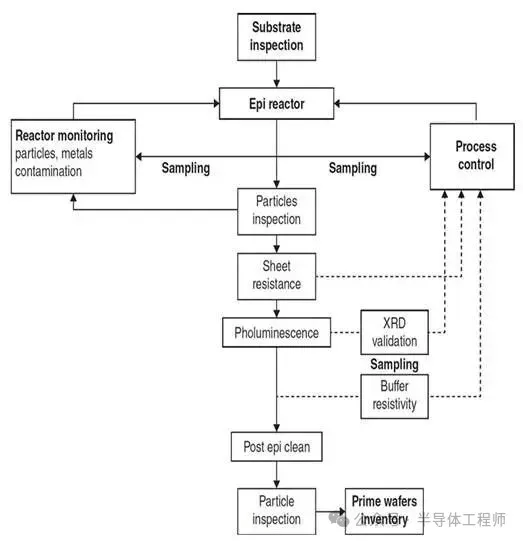

　　图 15 用于高电子迁移率晶体管（HEMT）应用的先进铝镓氮（AlGaN）/ 氮化镓（GaN）外延的工艺流程：标注各环节的检测节点和异常处理流程，便于技术员梳理量产中的质量控制逻辑。

　　统计过程控制（SPC）是外延工艺控制的核心方法，通过记录各参数的 SPC 图表，可实时监测工艺演变并及时发现异常。检测策略根据参数重要性和检测工具吞吐量制定：颗粒缺陷、PL 特性和面电阻等关键参数采用 100% 检测，高分辨率 XRD 和缓冲层电阻率则进行抽样检测。长期生产数据表明，通过 SPC 控制，GaN 缓冲层厚度、AlGaN 阻挡层铝成分和面电阻等参数可实现严格分布，体现了工艺控制的稳健性和外延窗口的宽广性，也证明当前 MOCVD 设备已具备生产复杂半导体材料体系的能力。

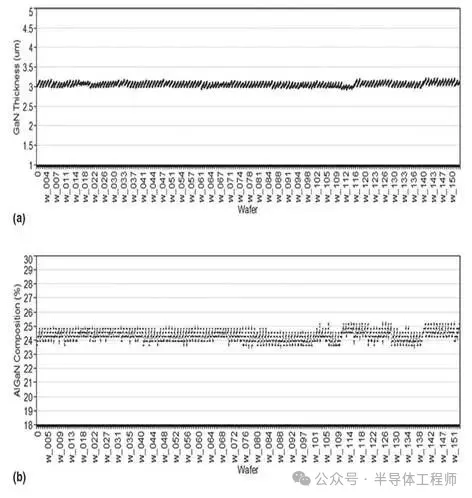

　　图16 SPC趋势图：a 图为光致发光（PL）测量得到的氮化镓（GaN）厚度趋势，b 图为光致发光（PL）测量得到的铝镓氮（AlGaN）中的铝成分趋势，展示正常波动范围，帮助技术员快速识别异常。

　　MOCVD 外延系统操作的核心关注点是安全，相关成本的很大一部分用于有毒 / 易燃气体监测和报警系统及应急计划。由于外延过程中仅部分进气用于沉积，未反应的气体和气相反应副产物需通过排气系统排出，因此需在设备下游安装减排系统，减少对大气的排放。外延代工厂必须严格遵守《职业安全与健康法》（OSHA）、《有毒气体条例》、《统一消防规范》、《清洁空气法》及地方相关法规，确保操作安全和环境合规，这是行业可持续发展的基本前提。

　　电子和光电子行业持续发展，外延技术将向更高性能要求、更高效生产模式演进。下一代器件对於外延层规格要求更高，包括过渡层更陡峭、掺杂分布更精准，低热预算异质外延、图案化衬底上的外延将更广泛应用。为适配这些需求，外延系统需采用新型反应器设计，实现计划预防性维护之间的长期稳定生产。同时，行业将推进材料质量（如 PL 特性、厚度、成分）的完全自动化和先进实时原位监测与工艺控制，通过提升良率、减少甚至消除外延后检测，进一步降低总体成本。

　　外延技术是半导体与光电子行业的核心支撑，涵盖基础原理、生长技术、材料表征、制造控制的完整体系，其发展与创新直接推动各类高性能器件的产业化进程。从三种生长模式到 MBE 与 CVD 的技术竞争与互补，从 GaN 外延的技术突破到多维度表征手段，从严格工艺控制到安全合规运营，外延技术的每一步发展都融合了材料科学、质量控制、工程设计等多学科知识。未来，随着技术持续演进，外延将继续为电子和光电子行业的创新提供核心动力，而由多领域专家组成的团队，是打造成功外延代工厂、推动行业进步的关键力量。
